Beta Gehäuse SYS-Check v2.0 fertig

von kingkongxl » Di 29. Dez 2020, 02:02 Hiho zusammen,

ich habe Weihnachten genutzt und ein Gehäuse für das Contribution to ABBUC HW Contest 2014 gemacht, sprich für SYS-Check in v2.0 .

SYS-Check von tfhh XL/XE v2.0 06/2014

Vorab, leider hat das Design ein Problem mit den XL Rechnern, da der Platinenstecker direkt und ohne Abstand auf die Platine gelötet wurde. Siehe Bild XLProbAbstand. Wie man sehen kann, drücken die Lötstellen der Lötseite direkt an den hinteren Rand vom XL Gehäuse. Sollte man den Platinenstecker nicht auf Abstand einlöten, dann kann man nicht mein Gehäuse mit der XL Seite verwenden, die XE Seite ist davon nicht betroffen.

Weiterhin wird +5V über den Joystick Port abgegriffen, dies geschieht über einen isolierten Draht mit isolierter Presshülse. Hier wäre eine Verlötung (Stecksystem) auf einen Joystick Stecker besser, dann kann man nicht den falschen Pin im Joystick Port erwischen, sprich es ist Atari like Plug and Play.

Ich baue meine Platine FÜR die XL SEITE um, teste den Umbau und werde dann die Anleitung zum Umbau hier veröffentlichen. Man benötigt auf jeden Fall einen 2x25 pol Platinenstecker, einen Sockel 2x25 Pin im Rastermaß und man sollte keine Angst vor einem Lötkolben und Dremel haben.

An ttfh, sollte die Platine weiter angeboten werden, dann gleich diesen kleinen Mangel (Abstand Platinenstecker, Joystick kabel) beheben, Danke auch für andere.

Mein Gehäuse besteht aus 4 Teilstücken und wird mit 4 Schrauben unter einer Blende, die man aus dem Gehäuse schieben kann, miteinander verschraubt. Es enthält auch noch ein Loch für die +5V isolierten Draht für den Joystickport. Ich werde auch noch für beide Seiten Staubschutzabdeckungen erstellen, die XL Seite in weiß und XE in grau.

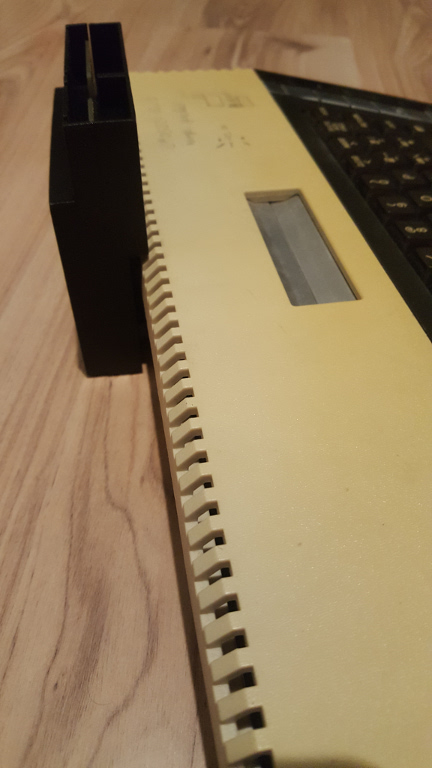

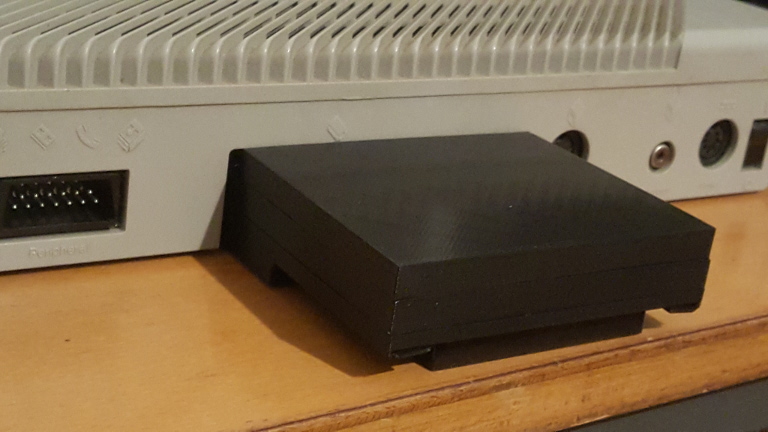

Nun folgen je 2 Bilder für den XL

und XE

Die Bilder zeigen das Beta, sprich es gibt noch ein paar minimale Optimierungen, das Design wird sich nicht mehr ändern.

Das Urherberrecht/Copyright an SYS-Check v2.0 liegt bei tfhh. Das Urherberrecht/Copyright an dem Gehäuse für SYS-Check v2.0 und dessen Design liegen bei kingkongxl.

Ich hatte mir auf einer JHV die oben genannte naggische Platine gekauft und konnte nun mit meinen Erfahrungen aus der Erstellung des alternativen Modulgehäuse für Atari XLE Computer ein nettes Gehäuse erstellen.

Bei Interesse am Gehäuse für SYS-Check v2.0 einfach bei mir hier melden. Die Finale Version sollte dieses Jahr noch fertig werden, sind ja noch ein paar freie Tage.

Alles Gute kingkongxl

PS: Gibt es den Code für die beiden GAL 22V10? Ich habe nicht nachgeschaut ob die Fusemap durch ist!

von kingkongxl » Di 29. Dez 2020, 17:54 Hi andY,

kein Problem. Nachdem das Design und Layout steht, sind Anpassungen weniger zeitaufwendig.

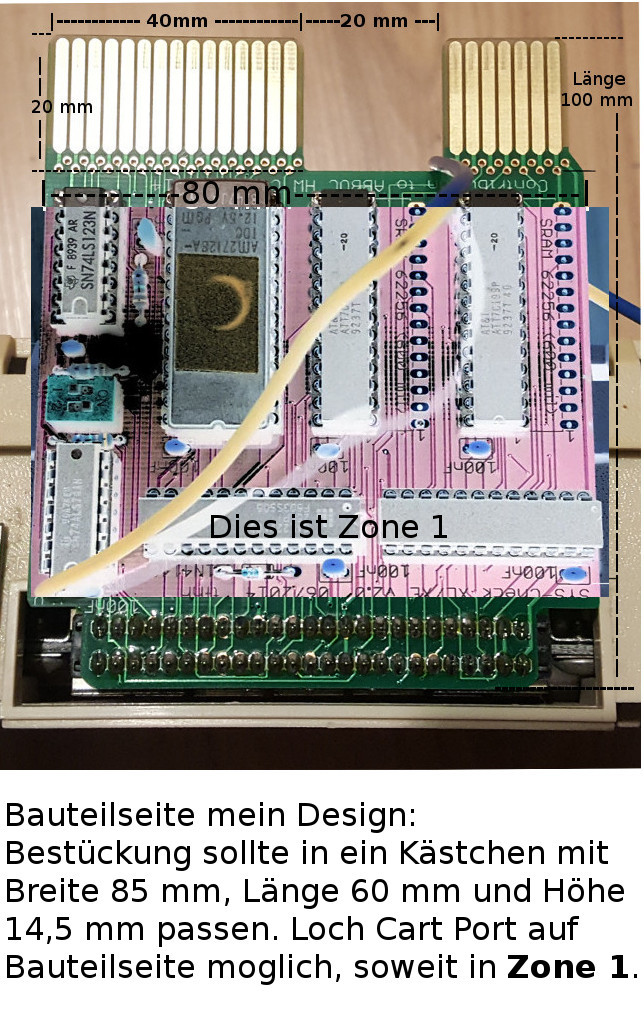

Hier sind die Maße von der v2.0:

Port XE 40x20 mm verg. Kontakte Port ECI 20x20 mm verg. Kontakte

Länge 11 mm Stück vom Platinenstecker Länge 88 mm bis 2x25 pol Platinen Stecker Länge 100 mm bis Ende

Breite 21 mm Aussparung bei ECI Breite 83 mm bei Bestückung Breite 65 mm bei Platinenstecker

Höhe 15 mm Platinenstecker inkl. PCB Höhe Höhe 10 mm Unterseite Lötseite bis Oberseite Eprom = höchster Punkt

Siehe auch die Bilder meiner SYS-Check v2.0.

Ich benötige die Info an welchen Stelle sich v2.2 von v2.0 unterscheidet, wenn überhaupt.

Alles Gute,

kingkongxl

von kingkongxl » Do 31. Dez 2020, 15:07 Hiho andY,

ich bin im Rahmen meiner Außenmaße relativ frei in dem Layout/Design der Inneseite. Siehe Bild mit dem Bereich der Zone 1.

Sprich der Cartridge Port auf der Bauteilseite über dem Bereich der 2 GAL, stört also weder im XE da dort der Cartridge Port nach oben zeigt und beim XL nach hinten.

Ich habe intern Auflagen zur Fixierung der Platine im Gehäuse, die dürften u.U. neu positioniert werden müssen.

Bitte einfach ein Bild/Zeichnung der Platine(n) Außenkanten erstellen und im Post Text mit Länge/Breite der Platine, damit kann ich den Umriss 1:1 ausdrucken und in meinem Design überprüfen,Danke.

Muss leider eine kleine Änderung am internen Design einer Auflage erstellen, da mein Drucker das alte Design nicht mehr perfekt drucken will. 😞

Nunja, neues Jahr neuer Drucker oder nur noch Premium Filament.

Ansonsten bin ich mit v2.0 fertig.

Alles Gute, kein Stress,

English I created a case for tfhh SYS-Check v2.0 PCB because there was no and i had a bought a nude pcb. The design/prototype case for SYS-Check v2.0 is now nearly finished.

A minor problem with my 3D printer forces a redesign of one holder for the pcb, nothing critical. Or something impossible, working, is now again impossible. phh Dust covers for XE and XL pcb connectors are finished.

andY asked if SYS-Check v2.2 could be placed in the v2.0 and i am checking it now. After i got the dimesions of the new pcb as a pic i can print it 1:1 on paper and look for changes.

kingkongxl

von kingkongxl » Mi 6. Jan 2021, 13:37 hiho andY,

nur zur Erinnerung, ich bin mit dem Design und Layout für v2.0 fertig.

Soll ich v2.0 auf v2.2 anpassen, dann brauche ich den 1:1 Umriss der v2.2 Platine auf Papier, sprich 10mm Platine sind auch 10mm beim Ausdruck!

Also Bild von der Platine machen und 1:1 in ein PDF packen, dieses kann ich dann ausdrucken und zum Vergleich nutzen, Danke.

Ansonsten, ach ist das langweilig, palim palim haben Sie eine Flasche Pommes. ;-D

Was ich demnächst angehe ist der Umbau der v2.0 Platine bzgl dem Platinenstecker. Es fehlt mir noch die Differenz zwischen Platine lose und Platine im Modulgehäuse. Der Platinenstecker wird dann um diesen Abstand + 1mm neu auf die Platine verlötet.

Habe eine Idee, wie ich den isolierten +5V Draht modífiziere und mit einem Joystick Stecker verbinden kann.

Ich schaue mal ob es noch durchgeschleifte Joystick Stecker gibt. Ein Joystick 2xStecker auf Buchse gibt, dann kann ich einen Stecker entfernen und den +5V Pin für die Platinen abgreifen.

Den Joystick Stecker Mod kann man dann für jede andere Platine nutzen, da ich die Verbindung für +5V steckbar mache.

Hmm, der Mni Mod eines Joystick Stecker für den Zweck, soweit es nichts kaufbares gibt, macht bestimmt auch Spass. Me have fun is good.

Alles Gute,

kingkongxl

von kingkongxl » Fr 8. Jan 2021, 22:33 Hallo andY,

habs ausgedruckt und überprüft.

Ich muss 2 Bauteile intern anpassen, das Design ansonsten entspricht 1:1 v2.0

Änderung 1 Aussparung für den durchgeschleiften Modulport = easy.

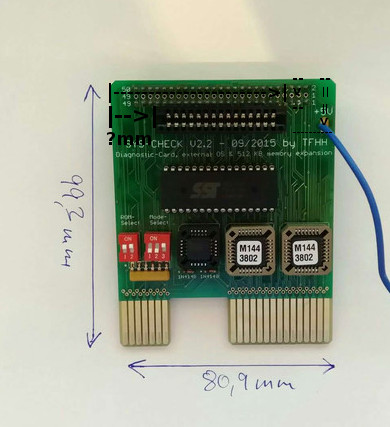

Ich brauche dazu nur die folgende Angabe, Position Modulport von dir (Siehe Bild) :

Draufsicht von links gemessen: A= mm (Anfang Platinen Stecker ? 17 mm) B= mm (Ende Platinen Stecker ? 63 mm)

Draufsicht von oben nach unten gemessen: C= mm (Oberseite Modulport ? 10 mm) D= mm (Unterseite Modulport ? 20 mm)

Änderung 2 Auflage der Platine bei den XE Platinenkontakten muss ein paar mm nach unten, easy. Die Info habe ich, auf dem Bild ist der Unterschied zu sehen. v2.0 ist die Auflage in der Mitte der Durchkontaktierungen, v2.2 ist auf Höhe vom Ende der verg. Kontakte also ca. 2 mm tiefer.

Anpassung v2.0 auf v2.2 ca 10-15 Min. und das Layout steht.

Bitte mir die obigen Daten geben, messen an einem Ausdruck der -es passt schon- ist, bringt nur ein fehlerhaftes Design.

u.U. hat mein Kumpel Andreas ein SYS-Check v2.2, dann bekommt er von mir die Nullserie für sein naggische Platine, yeah.

Alles Gute,

this is just a dicussion with andY which informations i need for a successfull mod of syscheck v2.0 to v2.2. case. I only need the Position of the modul port to create a design for sys-check v2.2. Its nothing thrilling hard, more boring easy but still fun.

The picture is for showing where to messure the distances from.

With luck my Kumpel = Buddy? will have a SYS-Check v2.2 and he will get the zero version of the case, yeah. So he and i are the proud owners of the zero series.

Years ago germany and austria or swiss build a bridge. They had different zero points and when the bridge parts should be married in the middle the parts had been 1 meter in height between apart, ahhhhhh.

So better be on point than be sorry. 😀

regards

kingkongxl

von kingkongxl » Mi 20. Jan 2021, 00:19 hiho AndY und andere Thread-Leser,

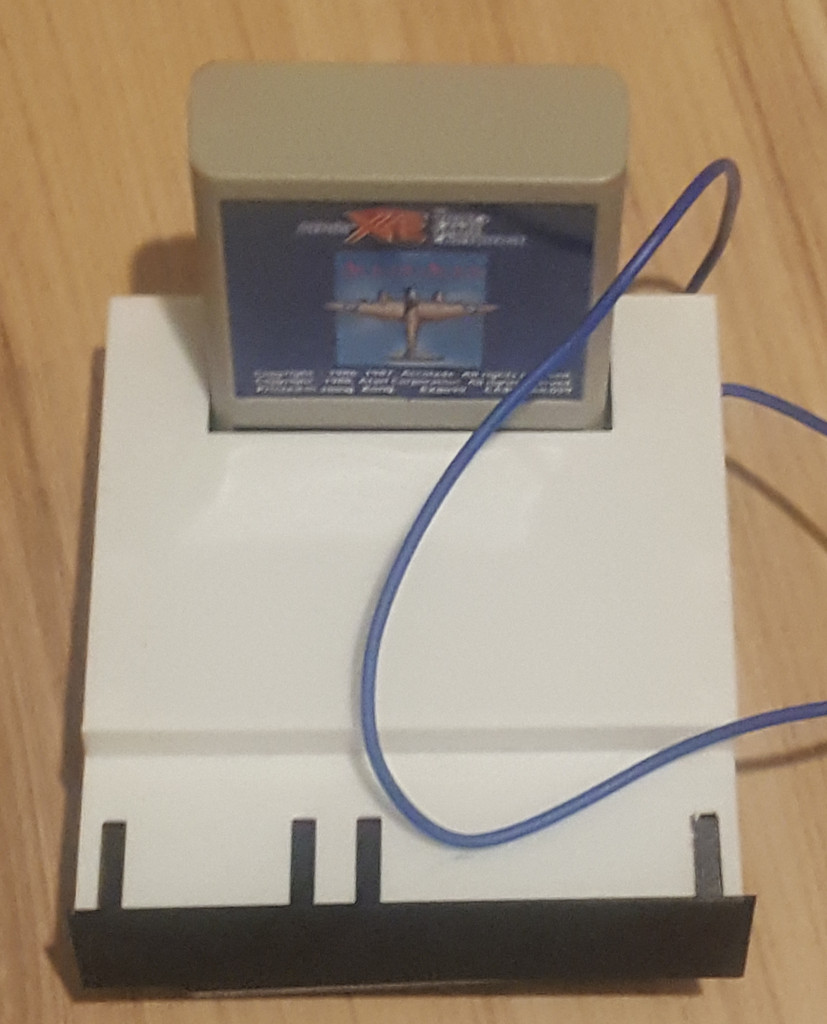

SYS-Check v2.2 Gehäuse Beta ist fertig.

Es waren zum Glück nur 2 Änderungen nötig, die nicht sehr zeitintensiv waren. Habe mir etwas für die Staubschutz-hochdrück-Nasen überlegt, nicht hübsch aber passt wohl soweit.

Werde die v2.2 Platine in Gehäuse noch ausgiebig testen, dann bekommts der Eigentümer zurück. Danke für die Leihgabe!!!

Test vom: - Mod XL-Bus Platinenstecker und Test am XL v2.0 & v2.2 - Test durchgeschleifter Modulport beim XE v2.2 - Spaltmasse v2.0 &v2.2

Beim Blick auf die Seite vom Modulgeh. fällt auf, sollte man den XL-Bus Platinenstecker auf 5mm+ Abstand setzen, damit dieser im Gehäuse am XL-Bus eine Funktion hat, dann darf man bei Verwendung XL und XE den XE (ist mehr ein muss) etwas höher setzen. Würde der XL-Bus Platinenstecker nicht nach oben sondern nach hinten zeigen, dann entfällt ein work around.

Was noch fehlt ist der Joystick-Port Adapter, der steht schon, nur möchte ich den Adapter mit 2-Komponenten Hart(z) füllen. Das macht den Adapter steifer und man kann diesen abziehen ohne den ganzen Adapter durch raus-rein mit der Zeit zu zerstören. Ist nur ein 1:1 Adapter mit univers. Anschluß für externe +5V DC (intern) auf SYS-Check v2.x

-en SYS-Check v2.2 case beta is finished.

Only two minor changes and a easy simple solution for the CXL/RX dust cover push up noses.

Now intensiv testing starts and then the owner gets it back. Many thanks for giving it to me!!! Tests include:

• Mod XL-Bus pcb connector and test on XL for v2.0 & v2.2
• test put thru Cart Port XE v2.2
• quality of designed parts and their distances

If the XL-BUS pcb connector has been soldered to the back and not up, it would had been better for usage in a case. As it is and with my mod, the xe must put up higher so you don t stress the XE ECI and cart PCB connectors.

Whats at the moment is missing is the joystick port adapter beta for ext. +5V DC. The design is finished but i want to "glue" it out to make the adapter less effected by push and pull. It just 1:1 with simple connector to plug in other attached pcbs aside from SYS-Chech v2.x.

-en

Alles Gute, king regards,

kingkongxl

PS: As its just a top/front picture you cant see the 2 main parts that are used from v2.0. Anyway, not very important. Urheberrecht an den Gehäusen für SYS-Check v2.0 & v2.2 liegt bei kingkongxl.

Urheberrecht SYS-CHECK v2.2 09/2015 Platine liegt bei TFHH (laut Aufdruck)

Bitte beachten, evtl. vorhandene Fehler sind nicht beabsichtigt aber trotzdem vorhanden.

von kingkongxl » Do 28. Jan 2021, 01:53 Hi andY und andere,

der Joystick Port BETA ist fertig.

Den "Bauplan" für den Joystick Adapter gibt es als Freeware, beim mit dem 3D Drucker gedruckten Gehäuse überlege ich noch wie ich es veröffentliche. Wie oben gesagt, ist ne Beta, es geht also noch besser.

Leider klappt die Aushärtung noch nicht richtig, liegt vermutlich am Verhältnis Harz zu Härter. Nunja mal sehen ob beim Joystickstecker der Harz noch aushärtet. Das Teil weigert sich seit 3 Tagen auszuhärten (bapt). 😞

Da ich min. 2 Betas, je einen für v2.0 und v2.2 brauche, kann ich mit dem 2ten Beta den Vorgang optimieren.

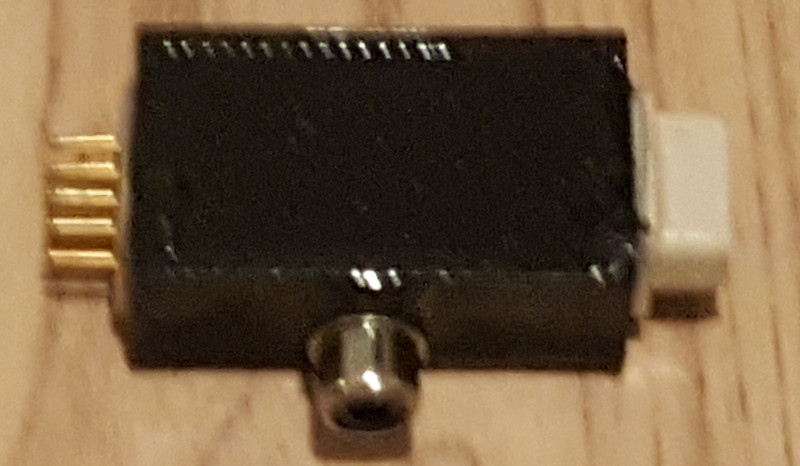

Anbei ein grisseliges Bild, die glänzenden Stellen sind der noch nicht voll ausgehärtete Harz, Mist.

Die Nase für den Staubschutz bei/für SYS-Check v2.2 muss ich noch verbessern. Die Nasen stehen nicht weit genug über den Cart Port um die Nasen einzudrücken.

So, jetzt kommt der Umbau der v2.0 Platine (höherlegen nicht tieferlegen) vom Platinenstecker für XL BUS und dann der Test.

Nach Absprache mit dem Eigentümer von v2.2, darf ich dessen Platinenstecker für den XL BUS ändern und kann danach die Platine ausgiebig testen. Ich verhuntze also im schlimmsten Fall meine Platine und er bekommt dann den optimierten Umbau. 😀

Sobald diese Schritte fertig sind melde ich mich wieder, dann kann ich auch was zum Ausdruck der Gehäuse für v2.0 und 2.2 für andere mitteilen.

-en The joystick port beta is finished.

Howto building the joystick adapter< is freeware, only about the 3D printer printed case i am at the moment not clear how i publish it. As stated above its a beta, a better up is possible and wanted.

I had problems with the epoxid that did not hardend in the last 4 days, i think the ratio epoxid glue to hardner is wrong. I am trying to fix this problem.

As I need two betas, one for each v2.0 and v2.2, i hopeful can optimize the process.

Look at the grany picture of the beta in this post, the flaring parts are from not fully hardend epoxid. 😞

Now the nose to pull in the CXLK/RX dust covers is to low. I have to lift up instead of lift down the noses as they are not high (the opposite with cars) enough.

Next step is the mod of the pcb connector (v2.0) for the XL BUS and testing it.

Next in line after all case optimations for v2.2, i was allowed to mod the v2.2 XL BUS PCB Connector and hopefully test it successfull. As my v2.0 is first the v2.2 mod should be easier. 😀

After completing all mods, enhancements and tests i will tell how to get a case for your own v2.0 or v2.2 pcb of SYS-Check (if wanted). The XL Bus connector mod manual will be published as freeware > use on your own risk.

Thats all and kind regards

Alles Gute,

kingkongxl

PS: Joystick Port Adapter is like ship in the bottle, very nice.

von kingkongxl » Mi 10. Mär 2021, 21:55 Hiho andY alle zusammen,

so, bin schon länger fertig mit den alternativen Gehäusen für Sys-Check v2.0 oder v2.2.

Leider macht das Grunddesign der Platinen v2.0 (2014) und v2.2 (9/2015) es unmöglich ein Gehäuse von mir mit der XL Seite zu verwenden, bei der XE Seite gibt es kein Problem.

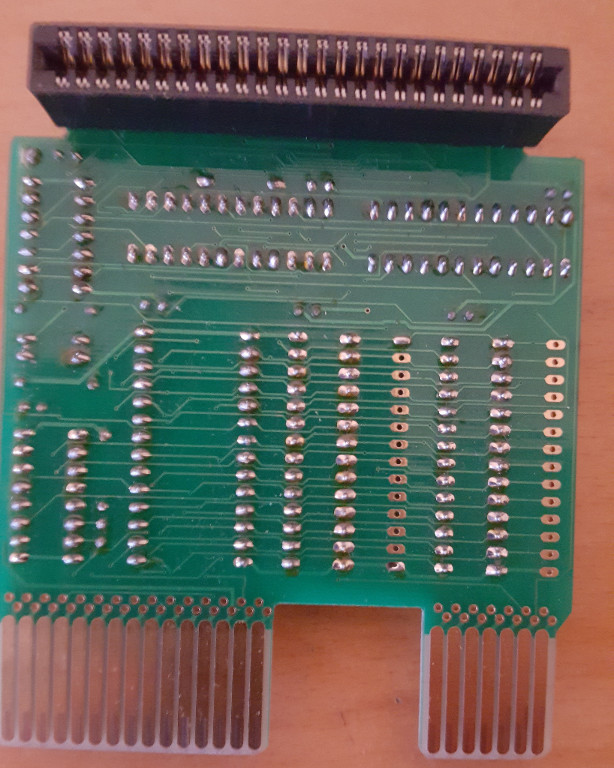

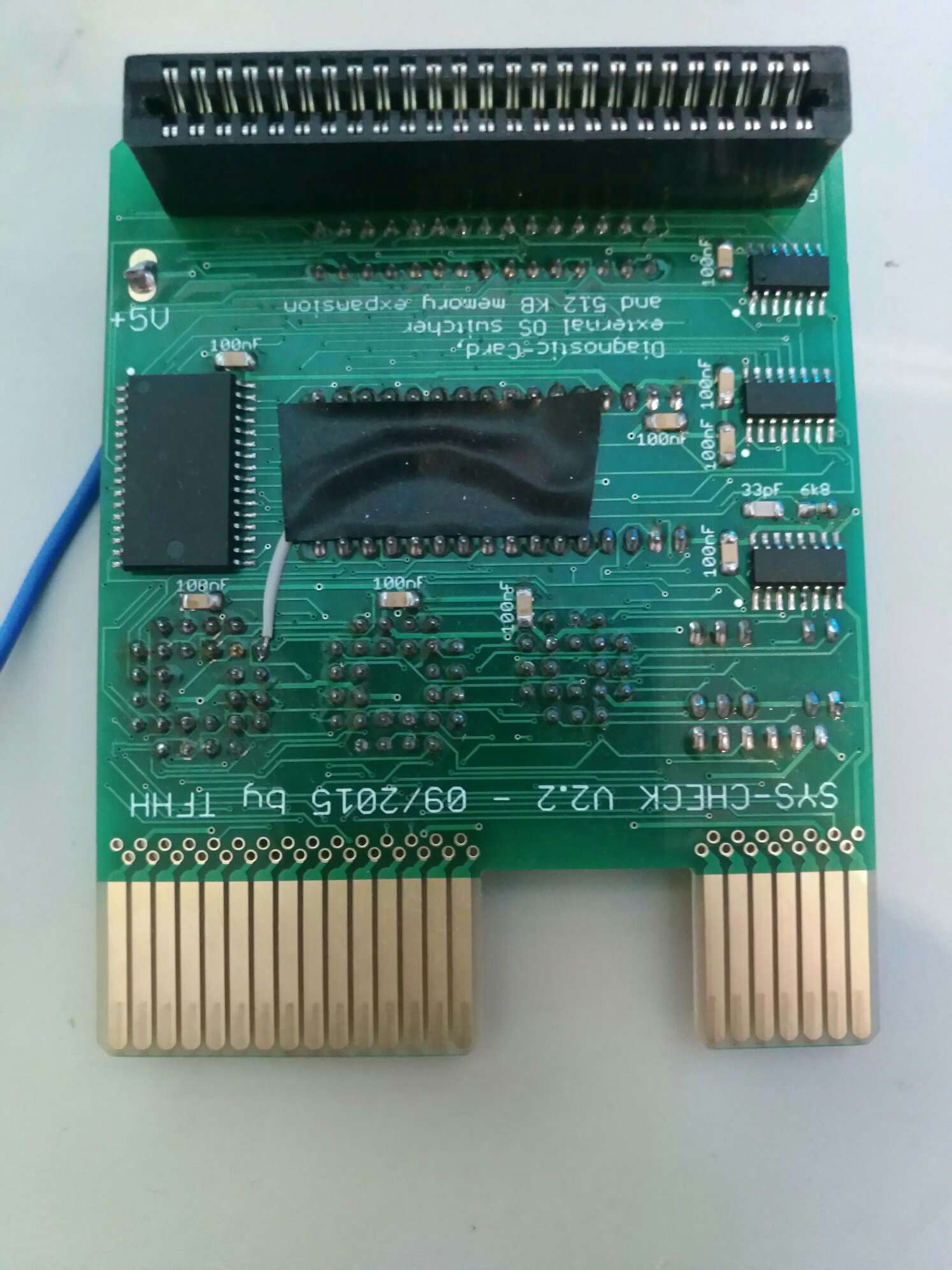

Was ist das Problem: Bei v2.0/v2.2 ist der Platinenstecker direkt auf die Platine gelötet, der XL hat aber hinten einen überstehenden Rand vom 4,5mm am Gehäuse. Weiterhin hat die v2.2 auf der Lötseite einen SMD IC welches 4,5 mm von der Platine (Lötseite) absteht (was schon sehr wenig ist), v2.0 sinds ohne IC 3mm.

Ergebnis bei der nackten Platine v2.2 (ohne Gehäuse) voll auf den XL Bus gesteckt, an der XL Seite sieht es so aus wie in Bild 1. Bild 2 zeigt wie es aussähe wenn die nackte Platine v2.2 parallel an der Rückseite vom XL Gehäuse anliegen würde. Wie gesagt in beiden Fällen ist es eine Platine ohne Gehäuse.

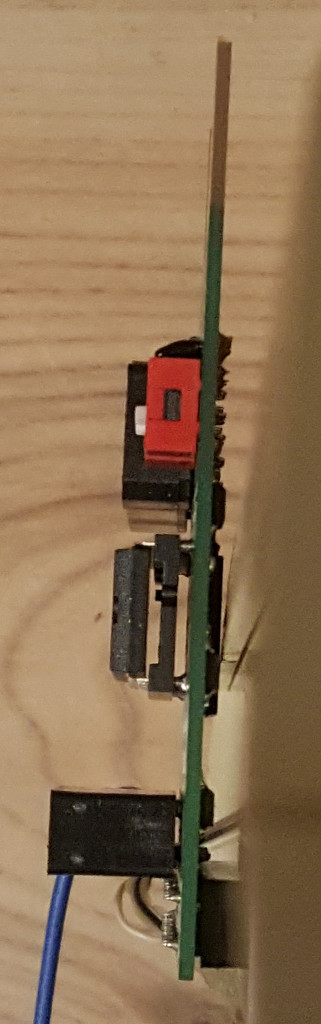

Fehlender Abstand am XL(-Bus)

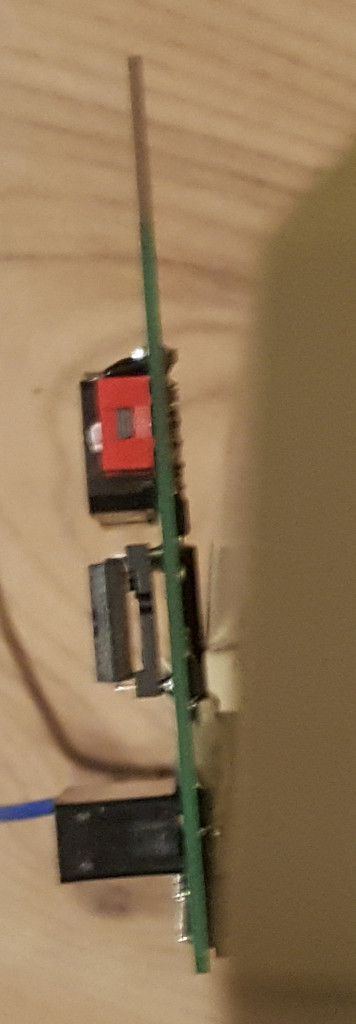

Parallel XL Gehäuse aber kein Kontakt XL-Bus

Mit meinem Gehäuse kann man nicht die Kontakte für XL-Bus und ECI (+Cart Port) bedecken und dann auf dem XL Bus Kontakt bekommen.

Lösung 1 wäre Änderung am Design, das ist die Sache vom Entwickler. Bei dieser wird der XL-Bus Platinenstecker waagerecht nach hinten und nicht sekrecht zur Platine verlötet.

Lösung 2 Platine mit XL-Bus Kontakten ca. 20mm Breit. Auf der einen Seite Leiterbahnen auf die Sys-Check gesteckt wird, andere Seite mit Platinenstecker geht auf XL-Bus Platinenkontakte. Ist ein todo für jemand der noch an 2x25 pol Print Platinenstecker kommt und eine Leerplatine mit den Leiterbahnen für XL-Bus fertigen kann. Der 2x25 pol Print Platinenstecker gibts wohl nur noch als NOS new old stock auf Auktionsplatformen.

Lösung 3 auslöten XL-Bus Platinenstecker, Stiftleiste an XL-Bus Platinenstecker anlöten, diesen einlöten und damit ca. 7mm Abstand zur Platine gewinnen. Lösung 2 ist was für sehr gute Löter mit sehr hoher Schmerzgrenze, da extrem ätzend!

Aus dem Grund gibt es zwar die Gehäuse, aber ohne schmerzfrei Lösung fehlender Abstand vom Platinenstecker zur Sys-Check Platine, habe diese einen Minuswert nicht Mehrwert.

Andere findige Entwickler von einem Gehäuse lösen u.U. das Problem mit dem fehlenden Abstand, mir fällt neben den oben genannten Lösungen nichts ein.

WICHTIG das nackte SYS-Check kann man ohne Gehäuse nutzen!!!

Alles Gute kingkongxl

hiho XLE-users,

my cases are many months finished but as you can see in the pictures above, You CAN'T use my case for SYS-Check v2.0 or v2.2 because the print pcb XL Bus connector is to narrow soldered to the pcb. My case with normal SYS-Check v2.0 or v2.2 connects not to the XL Bus.

I know 3 solutions but two are the already proud owners not helping, 1 is a repositioning of the xl bus pcb connector in a new design. 2 is a addional pcb means pcb with xl bus PCB wire on one side, other print pcb connector to get add. 10-20mm distance SYS-Ceck to XL Bus PCB XL side. 3 is worst, desolder xl bus print pcb connector solder it on Stiftleiste and resolder it in SYS-Check, a soldering nightmare.

IMPORTANT you can use SYS-Check (nacked, or with other cases) as it is with XL or XE computers!!!

Sorry to be not very helpfull

kind regards

von kingkongxl » Mi 24. Mär 2021, 17:24 Hallo Hr. Mr. Robot,

super gut, Top 1A!!!

Sieht sehr sehr viel viel besser aus als mein Gehäuse, also was für andY und andere. 😀 Seitliche Gripps wären kein Problem, mit Schriften und runden Ecken habe ich es noch nicht so. 😞

Tja, wie man sieht, es gibt immer wieder Überraschungen, toll. 🙂

Was mich wundert, bei mir ist die NACKTE Platine von SYS-Check v2.2 schräg auf den XL BUS-Platinenkontakten. Parallel zum oberen XL Gehäusedeckel mit Tastaur gibts kein Kontakt mit dem XL Bus.

Dürfte ich mal 2 seitliche Bilder am XL sehen, bei dem Ihr tolles Gehäuse mit SYS-Check v2.2 auf dem XL Bus gesteckt ist = praktisch am XL angeschlossen? Seitliches Bild 1 SYS-Check v2.2 im Gehäuse berührt nur den XL Bus Stecker. Seitliches Bild 2 SYS-Check v2.2 im Gehäuse ist voll auf XL Bus gesteckt.

Bitte Bilder von der Seite, wie in meinem vorherigen Posting statt mit nackter, nein, mit ihrem Geh. !

Herzlichen Dank

Ein Bild von ihnen deutet auf ca. 5mm Abstand vom Gehäuse zur Platine auf der Lötseite hin. Bei normalen Atari XLs bekomme ich keinen Kontakt Platinenstecker SYS-Check v2.2 mit dem XL hin. Ich hatte schon den Teil vom Gehäuse von 5mm auf 3mm reduziert und selbst damit gabs keinen Kontakt.

Ist bei ihrer SYS-Check v2.2 Platine der Platinenstecker auf dem Board direkt bündig mit der Platine verlötet oder auf Abstand?

Fantastisch, fast schon magisch.

Bitte um Auflösung des Zaubers, vielen Dank!

kingkongxl

your design looks great, nearly orginal Atari design, TOP notch, something for andY and others. short version of german text above.

i am riddled how you could make such a design and it works on nomal Atari XL computers. Your pictures seem to show 5mm distance your case to the pcb on the soldering side, i had no chance to get a connection between SYS-Check v2.2 and the XL Bus Connector with my design that had only 3mm distance.

Its a riddle and seems to be nearly magic. So please show a picture of your case for SYS-Ceck v2.2 plugged into the XL from the side. Pretty Please two pictures, one SYS-Check v2.2 Bus connector just touching the XL Bus not pushed over and the second pushed as fas as possible in.

I am stunned, shocked and nervous waiting for the pictures,

kind regards
